Grupo electrógeno tipo silencioso

Usted está aquí: Inicio> Producto > Grupo electrógeno (tipo) > Grupo electrógeno tipo silencioso

26
Grupo electrógeno silencioso con motor Yuchai de alta resistencia

Grupo electrógeno silencioso con motor Yuchai de alta resistencia


Adopta la culata
Bloque de cilindros de alta resistencia
Buena regulación de la velocidad transitoria
Adopción de una estructura de conducto de aire laberíntico

Consulta
  • Estándar
  • Rendimiento
ESTANDAR
ISO 8528: grupo electrógeno de CA impulsado por un motor de combustión interna alternativo
IEC 60034-1: Requisitos técnicos básicos para máquinas eléctricas rotativas
YD / T 502: Grupo electrógeno diésel de comunicación
GB / T 20136-2006: método de prueba general para la central eléctrica con motor de combustión interna

VENTAJA
La estructura principal del cuerpo del motor, la culata, el cigüeñal y la biela ha sido probada durante mucho tiempo para garantizar la alta fiabilidad de toda la máquina.
Adopte el diseño de salida de agua integrado de la culata para reducir la superficie de sellado y mejorar la confiabilidad del sellado.
Tecnología líder de control electrónico, de cuatro válvulas y turboalimentada e intercooler, la organización de la combustión es precisa y rápida, la emisión es buena, el rendimiento de respuesta transitoria es bueno y la capacidad de carga es fuerte.
El bloque de cilindros de alta resistencia, el cigüeñal de aleación, la biela de acero de aleación y el pistón de paso de aceite de enfriamiento interno hacen que el motor sea más duradero y tiene una estructura más liviana y compacta entre productos similares.
Adopte common rail de control electrónico BOSCH avanzado y maduro con tecnología de sobrealimentación de alta eficiencia para controlar con precisión el volumen de inyección de combustible y la entrada de aire suficiente para garantizar que el motor diesel pueda quemarse completamente y emitir menos bajo diferentes condiciones de carga.
Buena regulación de velocidad transitoria y gran capacidad de carga.
Cumplir con los requisitos del nivel de rendimiento G3 del grupo electrógeno.
La respuesta transitoria de la unidad se prueba de acuerdo con la norma ISO 8528-5, y la tasa de carga de un solo paso puede alcanzar hasta el 60%
Todos los sistemas de motor han pasado pruebas de prototipo y de fábrica.
El uso de excelentes dispositivos de absorción de impactos puede reducir la vibración de la unidad, y el uso de silenciadores de alta eficiencia y un sistema de reducción de ruido completamente cerrado pueden reducir el ruido de la unidad de 15 a 35 dB (A), haciendo que la unidad tenga menos vibraciones. y poco ruido.
Adoptando una estructura de conducto de aire laberíntico y un diseño de red a prueba de polvo, y agregando tiras de sellado y aplicando sellador para equilibrar las diferentes necesidades de ventilación e impermeabilización y protección contra el polvo. Al mismo tiempo, se ha verificado mediante repetidas pruebas de lluvia y prueba de polvo. El nivel de protección estándar es IP23. El más alto puede alcanzar IP43.
El uso de acero de alta calidad y tratamiento de pulverización de superficie, resistencia a la corrosión, resistencia al rayado y resistencia al óxido, fuerte y duradero.
RENDIMIENTO
ParameterUnidadRendimiento
Caída de frecuencia%≤ 3
Banda de frecuencia de estado estacionario%0.5
Rango de caída de ajuste de frecuencia relativa%≥ 3.5
Rango ascendente de ajuste de frecuencia relativa%2.5
Desviación de frecuencia transitoriaPotencia de reducción repentina del 100%%≤ + 10
Poder repentino≤-7
Tiempo de recuperación de frecuencias≤ 3
Banda de tolerancia de frecuencia relativa%2
Desviación de voltaje en estado estacionario%≤ ± 1
Desequilibrio de voltaje%1
Desviación de voltaje transitoriaPotencia de reducción repentina del 100%%≤ + 20
Poder repentino≤-15
Tiempo de recuperación de voltajes≤ 4
Modulación de voltaje%0.3
Rango de ajuste de voltaje relativo%≤ ± 5
Tasa de cambio de ajuste de voltaje%/s0.2~1
Factor armónico telefónicoTHF%<2
Factores que influyen en el teléfonoTIF/<50

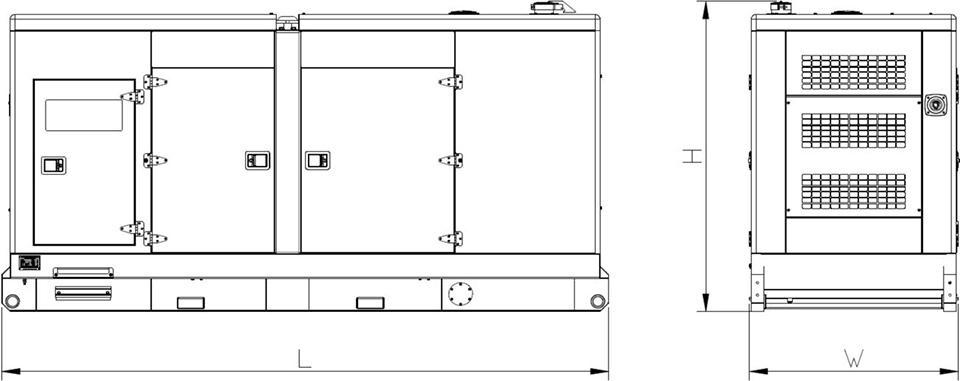

DIBUJO

图片 2 副本

ENTORNO OPERATIVO

La potencia principal (PRP) es la potencia máxima que la unidad puede operar continuamente con carga variable en condiciones ambientales estándar (presión atmosférica, humedad relativa, temperatura ambiente) y permite un funcionamiento de sobrecarga del 10% durante 1 hora cada 12 horas.

Altitud: ≤ 1000 m (cuando> 1000 m, se requiere corrección de potencia)
Temperatura ambiente: 40 ° C (cuando> 40 ° C, se requiere corrección de potencia)
Humedad relativa: ≤60%
Cuando las condiciones de funcionamiento in situ del grupo electrógeno diésel no cumplen con las condiciones anteriores, se debe corregir la potencia de salida del grupo electrógeno, y finalmente el coeficiente corregido, consúltenos.
Modelo de grupo electrógenoPotencia primaria (kW)Energía en espera (kW)Factor de PotenciaTensión nominalFrecuenciaDimensión (L × W × H) (mm)Peso (kg)Modelo del motorNúmero de cilindrosDiámetro × carrera (mm)Desplazamiento (L)Consumo de combustible (g / kW)VelocidadSistema de refrigeraciónMétodo de inicio
Estilo silencioso del grupo electrógeno Yuchai (400V)
ATYS-Y16F16 18 0.8400V50HZ2500L × 980W × 1580H10284D24G6487*1032.45 <2601500Refrigeración por aguaArranque eléctrico
ATYS-Y20F20 22 0.8400V50HZ2500L × 980W × 1580H1068 4D24G7487*1032.45 <2601500Refrigeración por aguaArranque eléctrico
ATYS-Y24F24 26 0.8400V50HZ2500L × 980W × 1580H 11254D24TG2487*1032.45 <2601500Refrigeración por aguaArranque eléctrico
ATYS-Y30F30 33 0.8400V50HZ2500L × 1020W × 1580H 1210 4D24TG0487*1032.45 <2601500Refrigeración por aguaArranque eléctrico
ATYS-Y45F45 50 0.8400V50HZ 2700L × 1020W × 1580H 1420YC4D80-D344105*1154.21 <2501500Refrigeración por aguaArranque eléctrico
ATYS-Y50F50 55 0.8400V50HZ2700L × 1020W × 1580H  1450YC4D90-D344108*1154.21 <2501500Refrigeración por aguaArranque eléctrico
ATYS-Y60F60 66 0.8400V50HZ2700L × 1020W × 1580H 1495 YC4D105-D344108*1154.21 <2501500Refrigeración por aguaArranque eléctrico
ATYS-Y70F70 77 0.8400V50HZ2850L × 1120W × 1650H  1545 YC4D120-D314108*1154.21 <2301500Refrigeración por aguaArranque eléctrico
ATYS-Y80F80 88 0.8400V50HZ 2850L × 1120W × 1650H 1595YC4D140-D314108*1154.21 <2301500Refrigeración por aguaArranque eléctrico
ATYS-Y90F90 100 0.8400V50HZ3000L × 1220W × 1720H  1750YC4A155-D304108*1324.84 <2201500Refrigeración por aguaArranque eléctrico
ATYS-Y90FG90 100 0.8400V50HZ2850L × 1120W × 1650H  1650 YC4D155-D314103*1134.21 <2051500Refrigeración por aguaArranque eléctrico
ATYS-Y110F110 120 0.8400V50HZ3000L × 1220W × 1720H  1880 YC4A190-D304108*1324.84 <2301500Refrigeración por aguaArranque eléctrico
ATYS-Y120F120 132 0.8400V50HZ3550L × 1220W × 1880H 2454YC6A205-D306108*1327.26 <2301500Refrigeración por aguaArranque eléctrico
ATYS-Y140F140 154 0.8400V50HZ3550L × 1220W × 1880H   2518 YC6A230-D306108*1327.25 <2301500Refrigeración por aguaArranque eléctrico
ATYS-Y144F144 160 0.8400V50HZ3550L × 1220W × 2880H  2620 YC6A245-D306108*1327.25 <2301500Refrigeración por aguaArranque eléctrico
ATYS-Y160F160 176 0.8400V50HZ3550L × 1202W × 1850H 2780 YC6A275-D306108*1327.25 <2301500Refrigeración por aguaArranque eléctrico
ATYS-Y200F200 220 0.8400V50HZ4060L × 1520W × 2183H  3650 YC6MK350-D306123*14510.34 <2101500Refrigeración por aguaArranque eléctrico
ATYS-Y250F250 275 0.8400V50HZ4060L × 1520W × 2183H  3700 YC6MK420-D306123*14510.34 <2101500Refrigeración por aguaArranque eléctrico
ATYS-Y280F280 308 0.8400V50HZ4060L × 1520W × 2183H  3760 YC6MK450-D306123*14510.34 <2101500Refrigeración por aguaArranque eléctrico
ATYS-Y300F300 330 0.8400V50HZ 4400L × 1620W × 2322H   4650 YC6K500-D30 / 316129*15512.16 <2201500Refrigeración por aguaArranque eléctrico
ATYS-Y320F320 350 0.8400V50HZ4400L × 1620W × 2322H 4720YC6K520-D306129*15512.16 <2101500Refrigeración por aguaArranque eléctrico
ATYS-Y360F360 400 0.8400V50HZ 4400L × 1620W × 2322H  4890YC6K600-D306129*16512.94 <2501500Refrigeración por aguaArranque eléctrico
ATYS-Y400F400 440 0.8400V50HZ4600L × 1720W × 2502H5830YC6T660-D316145*16516.35 <2201500Refrigeración por aguaArranque eléctrico
ATYS-Y450F450 500 0.8400V50HZ4600L × 1720W × 2502H 6025 YC6TD780-D316152*18019.60 <2201500Refrigeración por aguaArranque eléctrico
ATYS-Y500F500 550 0.8400V50HZ4950L × 1920W × 2560H 6680 YC6TD840-D316152*18019.60 <2101500Refrigeración por aguaArranque eléctrico
ATYS-Y550F550 600 0.8400V50HZ4950L × 1920W × 2560H   6850YC6TD900-D316152*18019.60 <2101500Refrigeración por aguaArranque eléctrico
