Generador diesel con motor Yuchai

Usted está aquí: Inicio> Producto > Grupo electrógeno (marca) > Generador diesel con motor Yuchai

13
Grupo electrógeno diésel con motor Yuchai abierto de 800-2200kW 10500V con enfriador de aceite de flujo total

Grupo electrógeno diésel con motor Yuchai abierto de 800-2200kW 10500V con enfriador de aceite de flujo total


Pequeño Pérdida de fricción

Fiabilidad del sellado
Larga autonomía
Según la norma ISO 8528-5

Consulta
  • Estándar
  • Rendimiento
ESTANDAR
ISO 8528: grupo electrógeno de CA impulsado por un motor de combustión interna alternativo
IEC 60034-1: Requisitos técnicos básicos para máquinas eléctricas rotativas
YD / T 502: Grupo electrógeno diésel de comunicación
GB / T 20136-2006: método de prueba general para la central eléctrica con motor de combustión interna
Todos los sistemas de motor han pasado pruebas de prototipo y de fábrica.

VENTAJA
El cuerpo del motor, la culata, la biela del cigüeñal y otras estructuras principales se han probado durante mucho tiempo para garantizar la alta fiabilidad de toda la máquina.
Adopte el diseño de salida de agua integrado de la culata para reducir la superficie de sellado y mejorar la confiabilidad del sellado
Se adopta el enfriador de aceite de flujo completo para aumentar la eficiencia de disipación de calor en un 30%, lo que reduce efectivamente la temperatura del aceite, de modo que el aceite lubrica las piezas a una temperatura razonable y reduce la pérdida por fricción.
El pistón se enfría mediante un conducto de aceite de refrigeración interno, que reduce efectivamente la temperatura del pistón y tiene una larga vida útil.
Cumplir con los requisitos del nivel de rendimiento G3 del grupo electrógeno.
La respuesta transitoria de la unidad se prueba de acuerdo con la norma ISO 8528-5, y la tasa de carga de un solo paso puede alcanzar hasta el 60%.
Todos los sistemas de motor han pasado pruebas de prototipo y de fábrica.
RENDIMIENTO
ParameterUnidadRendimiento
Caída de frecuencia%≤ 3
Banda de frecuencia de estado estacionario%0.5
Rango de caída de ajuste de frecuencia relativa%≥ 3.5
Rango ascendente de ajuste de frecuencia relativa%2.5
Desviación de frecuencia transitoriaPotencia de reducción repentina del 100%%≤ + 10
Poder repentino≤-7
Tiempo de recuperación de frecuencias≤ 3
Banda de tolerancia de frecuencia relativa%2
Desviación de voltaje en estado estacionario%≤ ± 1
Desequilibrio de voltaje%1
Desviación de voltaje transitoriaPotencia de reducción repentina del 100%%≤ + 20
Poder repentino≤-15
Tiempo de recuperación de voltajes≤ 4
Modulación de voltaje%0.3
Rango de ajuste de voltaje relativo%≤ ± 5
Tasa de cambio de ajuste de voltaje%/s0.2~1
Factor armónico telefónicoTHF%<2
Factores que influyen en el teléfonoTIF-<50

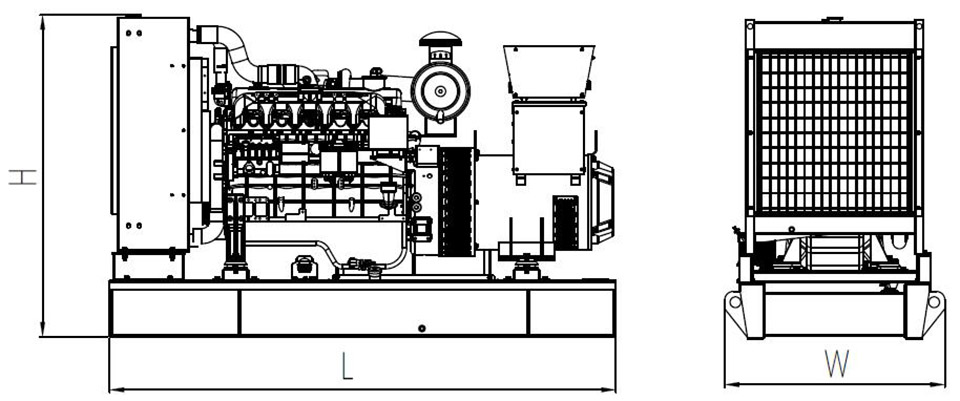

DIBUJO

图片 1 副本

ENTORNO OPERATIVO

La potencia principal (PRP) es la potencia máxima que la unidad puede operar continuamente con carga variable en condiciones ambientales estándar (presión atmosférica, humedad relativa, temperatura ambiente) y permite un funcionamiento de sobrecarga del 10% durante 1 hora cada 12 horas.

Altitud: ≤ 1000 m (cuando> 1000 m, se requiere corrección de potencia)
Temperatura ambiente: 40 ° C (cuando> 40 ° C, se requiere corrección de potencia)
Humedad relativa: ≤60%
Cuando las condiciones de funcionamiento in situ del grupo electrógeno diésel no cumplen con las condiciones anteriores, se debe corregir la potencia de salida del grupo electrógeno, y finalmente el coeficiente corregido, consúltenos.
Modelo de grupo electrógenoPotencia primaria (kW)Energía en espera (kW)Factor de PotenciaTensión nominalFrecuenciaDimensión (L × W × H) (mm)Peso (kg)Modelo del motorNúmero de cilindrosDiámetro × carrera (mm)Desplazamiento (L)Consumo de combustible (g / kW)VelocidadSistema de refrigeraciónMétodo de inicio
Estilo abierto de grupo electrógeno Yuchai (10500 V)
ATYOH-Y800F800 880 0.810500V50HZ5050L × 1770W × 2526H10850YC6C1320-D316200*21039.58 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y800FG800 880 0.810500V50HZ5050L × 1770W × 2526H  10550YC12VTD1350-D3012152*18039.20 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y900F900 990 0.810500V50HZ5050L × 1770W × 2526H10850 YC6C1520-D316200*21039.58 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y900FG900 990 0.810500V50HZ 5050L × 1770W × 2526H  10600YC12VTD1500-D3012152*18039.20 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y1000F1000 1100 0.810500V50HZ 5050L × 1770W × 2526H10850 YC6C1660-D306200*21039.58 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y1000FG1000 1100 0.810500V50HZ6260L × 2550W × 2890H17700 YC12VC1680-D3112200*21079.17 <2101500Refrigeración por aguaArranque eléctrico
ATYOH-Y1000FGH1000 1100 0.810500V50HZ 5050L × 1770W × 2526H 10600YC12VTD1680-D3012152*18039.20 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y1100F1100 1200 0.810500V50HZ6260L × 2555W × 2890H13520 YC12VTD1830-D3012152*18039.20 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y1200F1200 1320 0.810500V50HZ6260H × 2555W × 2890L17800YC12VC2070-D3112200*21079.17 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y1200FG1200 1320 0.810500V50HZ6260L × 2555W × 2890H13620YC12VTD2000-D3012152*18039.20 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y1350F1350 1485 0.810500V50HZ6260L × 2555H × 2890W 17900 YC12VC2270-D3112200*21079.17 <2201500Refrigeración por aguaArranque eléctrico
ATYOH-Y1500F1500 1650 0.810500V50HZ6260L × 2555W × 2890H18100YC12VC2510-D3112200*21079.17 <2101500Refrigeración por aguaArranque eléctrico
ATYOH-Y1700F1700 1800 0.810500V50HZ6260L × 2555W × 2890H18300  YC12VC2700-D3112200*21079.17 <2101500Refrigeración por aguaArranque eléctrico
ATYOH-Y1800F1800 1980 0.810500V50HZ7750L × 2650W × 3050H22000YC16VC3000-D3116200*210105.56 <2101500Refrigeración por aguaArranque eléctrico
ATYOH-Y2000F2000 2200 0.810500V50HZ7750L × 2650W × 3050H23000YC16VC3300-D3116200*210105.56 <2101500Refrigeración por aguaArranque eléctrico
ATYOH-Y2200F2200 2420 0.810500V50HZ7700L × 2615W × 3250H  24000YC16VC3600-D3116200*210105.56 <2101500Refrigeración por aguaArranque eléctrico
