Generador diesel con motor Shangchai

Usted está aquí: Inicio> Producto > Grupo electrógeno (marca) > Generador diesel con motor Shangchai

15
30-800kW 400V Estructura de cuatro válvulas Generador diésel con motor Shanghai abierto

30-800kW 400V Estructura de cuatro válvulas Generador diésel con motor Shanghai abierto


Estructura de cuatro válvulas

Culata integral

Sin calentamiento del aire de admisión dispositivo auxiliar

Vibración y bajo nivel de ruido líderes en la industria

Consulta
  • Estándar
  • Rendimiento
ESTANDAR
ISO 8528: grupo electrógeno de CA impulsado por un motor de combustión interna alternativo
IEC 60034-1: Requisitos técnicos básicos para máquinas eléctricas rotativas
YD / T 502: Grupo electrógeno diésel de comunicación
GB / T 20136-2006: método de prueba general para la central eléctrica con motor de combustión interna

VENTAJA
Estructura de cuatro válvulas, diseño optimizado de la relación de remolino de las vías respiratorias y la cámara de combustión para lograr una mayor eficiencia de admisión, nueva aplicación de tecnología de mezcla de atomización de combustible, ahorro de consumo de combustible del 8-10%;
El cuerpo B10 es seguro y confiable cuando la vida útil supera los 15000;
Culata integral, cámara de engranajes trasera, conexión flexible, diseño modular, tamaño pequeño, peso liviano y control de vibración y ruido líder en la industria;
Sin el dispositivo auxiliar de calentamiento del aire de admisión, la temperatura de arranque en frío es de -15 ℃ y la adaptabilidad ambiental es fuerte;
Cumplir con los requisitos del nivel de rendimiento G3 del grupo electrógeno.
RENDIMIENTO
ParameterUnidadRendimiento
Caída de frecuencia%5
Banda de frecuencia de estado estacionario%1.5
Rango de caída de ajuste de frecuencia relativa%≥ 3.5
Rango ascendente de ajuste de frecuencia relativa%2.5
Desviación de frecuencia transitoriaPotencia de reducción repentina del 100%%≤ + 12
Poder repentino≤-10
Tiempo de recuperación de frecuencias5
Banda de tolerancia de frecuencia relativa%2
Desviación de voltaje en estado estacionario%≤ ±2.5
Desequilibrio de voltaje%1
Desviación de voltaje transitoriaPotencia de reducción repentina del 100%%≤ + 25
Poder repentino≤-20
Tiempo de recuperación de voltajes6
Modulación de voltaje%0.3
Rango de ajuste de voltaje relativo%≤ ± 5
Tasa de cambio de ajuste de voltaje%/s0.2~1
Factor armónico telefónicoTHF%<2
Factores que influyen en el teléfonoTIF/<50

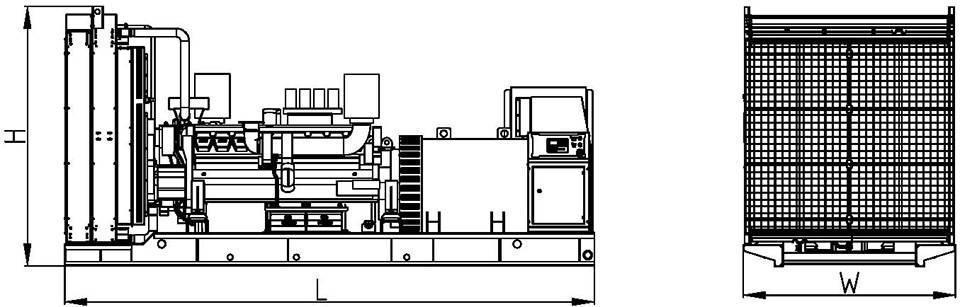

DIBUJO

图片 1 副本

ENTORNO OPERATIVO

La potencia principal (PRP) es la potencia máxima que la unidad puede operar continuamente con carga variable en condiciones ambientales estándar (presión atmosférica, humedad relativa, temperatura ambiente) y permite un funcionamiento de sobrecarga del 10% durante 1 hora cada 12 horas.

Altitud: ≤ 1000 m (cuando> 1000 m, se requiere corrección de potencia)
Temperatura ambiente: 40 ° C (cuando> 40 ° C, se requiere corrección de potencia)
Humedad relativa: ≤60%
Cuando las condiciones de funcionamiento in situ del grupo electrógeno diésel no cumplen con las condiciones anteriores, se debe corregir la potencia de salida del grupo electrógeno, y finalmente el coeficiente corregido, consúltenos.
Modelo de grupo electrógenoPotencia primaria (kW) Energía en espera (kW)Factor de PotenciaTensión nominalFrecuenciaDimensión (L × W × H) (mm)Peso (kg)Modelo del motorNúmero de cilindrosDiámetro × carrera (mm)Desplazamiento (L)Consumo de combustible (g / kW)VelocidadSistema de refrigeraciónMétodo de inicio
Generador Shangchai de estilo abierto (400 V)
ATYO-S3050 55 0.8400V50HZ1850L × 800W × 1430H 850SC4H95D24105*1244.30 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S6868 75 0.8400V50HZ1850L × 800W × 1430H 850SC4H115D24105*1244.30 <2201500Refrigeración por aguaArranque eléctrico
ATYO-S9090 100 0.8400V50HZ 2120L × 980W × 1260H 1300SC4H160D24105*1244.30 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S100100 110 0.8400V50HZ 2120L × 980W × 1260H 1300  SC4H180D24105*1244.30 <2051500Refrigeración por aguaArranque eléctrico
ATYO-S130130 143 0.8400V50HZ2360L × 1040W × 1430H 1550SC7H220D26105*1246.44 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S150150 160 0.8400V50HZ2360L × 1040W × 1430H1550SC7H250D26105*1246.44 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S160160 180 0.8400V50HZ 2460L × 1070W × 1430H 1700SC8D280D26114*1358.82 <2201500Refrigeración por aguaArranque eléctrico
ATYO-S180180 200 0.8400V50HZ 2580L × 1070W × 1465H  1840 SC9D310D26114*1448.82 <2201500Refrigeración por aguaArranque eléctrico
ATYO-S200200 220 0.8400V50HZ2580L × 1070W × 1465H1840SC9D340D26114*1448.82 <2201500Refrigeración por aguaArranque eléctrico
ATYO-S220220 240 0.8400V50HZ3000L × 1320W × 1675H 2450SC10E380D26128*13510.80 <2201500Refrigeración por aguaArranque eléctrico
ATYO-S250250 275 0.8400V50HZ3000L × 1320W × 1675H2750SC12E420D26128*13511.80 <2201500Refrigeración por aguaArranque eléctrico
ATYO-S250G250 275 0.8400V50HZ3000L × 1320W × 1740H 2800SC13G420D26135*15012.88 <1901500Refrigeración por aguaArranque eléctrico
ATYO-S280280 310 0.8400V50HZ3000L × 1320W × 1675H 2800 SC12E460D26128*15311.80 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S300300 330 0.8400V50HZ 3000L × 1320W × 1740H2850 SC15G500D26135*16514.20 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S360360 390 0.8400V50HZ 3300L × 1440W × 1920H 3950 SC25G610D212135*15025.80 <2201500Refrigeración por aguaArranque eléctrico
ATYO-S400400 440 0.8400V50HZ3300L × 1440W × 1920H 4000 SC25G690D212135*15025.80 <2201500Refrigeración por aguaArranque eléctrico
ATYO-S450450 500 0.8400V50HZ 3500L × 1475W × 1925H4100SC27G755D212135*15026.60 <2201500Refrigeración por aguaArranque eléctrico
ATYO-S500500 550 0.8400V50HZ 3500L × 1475W × 1925H 4150SC27G830D212135*15526.60 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S550550 600 0.8400V50HZ3500L × 1475W × 1925H4300  SC27G900D212135*15526.60 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S600600 660 0.8400V50HZ4030L × 1730W × 2400H 6000 SC33W990D26180*21532.80 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S720720 792 0.8400V50HZ 4200L × 1730W × 2400H  6100 SC33W1150D26180*21532.80 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S40F40 45 0.8400V50HZ1848L × 893W × 1196H 9504HTAA4.3-G314105*1244.30 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S55F50 55 0.8400V50HZ1938L × 893W × 1196H 972 4HTAA4.3-G324105*1244.30 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S64F64 70 0.8400V50HZ1930L × 893W × 1196H10324HTAA4.3-G334105*1244.30 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S80F80 88 0.8400V50HZ1930L × 943W × 1196H10874HTAA4.3-G344105*1244.30 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S90F90 100 0.8400V50HZ1930L × 943W × 1196H1107 4HTAA4.3-G354105*1244.30 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S100F100 110 0.8400V50HZ1930L × 943W × 1196H1132 4HTAA4.3-G364105*1244.30 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S110F110 120 0.8400V50HZ2312L × 943W × 1375H972 6HTAA6.5-G316105*1246.50 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S120F120 132 0.8400V50HZ2312L × 943W × 1375H 1352 6HTAA6.5-G326105*1246.50 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S136F136 150 0.8400V50HZ2312L × 943W × 1375H1407 6HTAA6.5-G356105*1246.50 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S150F150 165 0.8400V50HZ2363L × 943W × 1375H 14406HTAA6.5-G336105*1246.50 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S160F160 180 0.8400V50HZ2550L × 991W × 1382H  18306DTAA8.9-G316114*1448.82 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S160FG160 176 0.8400V50HZ2363L × 943W × 1375H 1480 6HTAA6.5-G346105*1246.50 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S180F180 200 0.8400V50HZ2550L × 991W × 1382H1830   6DTAA8.9-G326114*1448.82 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S200F200 220 0.8400V50HZ2550L × 991W × 1468H18306DTAA8.9-G336114*1448.82 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S220F220 240 0.8400V50HZ2550L × 991W × 1468H 1830 6DTAA8.9-G346114*1448.82 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S250F250 275 0.8400V50HZ3100L × 1105W × 1626H 23706ETAA11.8-G326128*15311.80 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S280F280 308 0.8400V50HZ3100L × 1105W × 1626H  24806ETAA11.8-G336128*15311.80 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S300F300 330 0.8400V50HZ3100L × 1105W × 1626H2550 6ETAA11.8-G316128*15311.80 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S320F320 352 0.8400V50HZ3100L × 1105W × 1626H 2700 6ETAA12.8-G326130*16112.80 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S360F360 400 0.8400V50HZ3100L × 1105W × 1626H 2700  6ETAA12.8-G316130*16112.80 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S400F400 450 0.8400V50HZ3900L × 1608W × 2109H 47706KTAA25-G3116170*18525.20 <2001500Refrigeración por aguaArranque eléctrico
ATYO-S400FG400 450 0.8400V50HZ 3548L × 1400W × 1992H 430012GTAA27-G3412135*15526.60 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S450F450 500 0.8400V50HZ 3548L × 1400W × 1992H 4370 12GTAA27-G3312135*15526.60 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S460F460 506 0.8400V50HZ3900L × 1608W × 2109H 4910 6KTAA25-G3106170*18525.20 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S500F500 561 0.8400V50HZ3900L × 1608W × 2109H4970 6KTAA25-G396170*18525.20 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S500FG500 550 0.8400V50HZ3548L × 1400W × 1992H 4510 12GTAA27-G3212135*15526.60 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S550F550 600 0.8400V50HZ 3624L × 1400W × 1992H 4605 12GTAA27-G3112135*15526.60 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S560F560 616 0.8400V50HZ3900L × 1608W × 2109H 5060 6KTAA25-G336170*18525.20 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S560FG560 616 0.8400V50HZ3900L × 1608W × 2109H 50606KTAA25-G386170*18525.20 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S600F600 660 0.8400V50HZ 3900L × 1608W × 2109H 5260 6KTAA25-G326170*18525.20 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S640F640 720 0.8400V50HZ4191L × 1608W × 2109H54006KTAA25-G316170*18525.20 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S720F720 800 0.8400V50HZ4440L × 1975W × 2477H 70906WTAA35-G326186*21535.10 <2101500Refrigeración por aguaArranque eléctrico
ATYO-S800F800 880 0.8400V50HZ 4471L × 1975W × 2477H 72506WTAA35-G316186*21535.10 <2101500Refrigeración por aguaArranque eléctrico
